РШ2Н-1-17
Версия для печати Вилка приборная с прямым кожухом 8 контактов
Описание РШ2Н-1-17
Соединители объемного монтажа РШ2Н-1 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Вилки оснащены односторонним или двухсторонним металлическим или двухсторонним пластмассовым кожухом. Для фиксации сочлененного положения розетки имеют специальные зажимы.
Технические условия:бРО.364.013 ТУ (ОТК)ОЮ0.364.002ТУ (ПЗ)
Основные технические характеристики:
Максимальное рабочее напряжение — 400 В
Максимальный рабочий ток на каждом контакте — 3 А
Сопротивление контактов — 10 мОм
Температура окружающей среды при эксплуатации:- для соединителей в металлическом кожухе от -60 до +155°С
— для соединителей в пластмассовом кожухе от -60 до +90°С
— для соединителей с покрытием контактов олово-висмут от -60 до +70°С
Минимальная наработка:
— для соединителей в металлическом кожухе — 5000 часов
— для соединителей в пластмассовом кожухе — 15000 часов
Ресурс — 500
Срок сохраняемости:
— для соединителей с покрытием контактов серебром и золотом — 20 лет
— для соединителей с покрытием контактов олово-висмут — 6 лет
Обозначение
Р — соединитель низкочастотный прямоугольный для внутреннего монтажа;
Ш — часть соединителя: Г — гнездовой контакт (розетка), Ш — штыревой контакт (вилка);
1- приборная часть соединителя, 2 — кабельная часть соединителя;
Н — низкочастотный;
М — вилка в штампованно-литом кожухе;
П — вилка в пластмассовом кожухе и (или) с пластмассовым изолятором или розетка с изоляторами из термопластичного материала;
2 — принадлежность соединителей к данным ТУ;
17 — исполнение соединителя:
— 1 — 4-контактная розетка,
— 3 — 8-контактная розетка,
— 4 — 12-контактная розетка,
17 — 8-контактная вилка с угловым кожухом,
— 5 — 4 -х контактная вилка с прямым
— 6 — 4-контактная вилка с угловым кожухом,
— 7 — 8-контактная розетка модернизированная,
— 17 — 8-контактная вилка с прямым кожухом,
-18 — 8-контактная вилка с угловым кожухом,
— 19 — 8-контактная вилка модернизированная,
— 23 — 12-контактная вилка с прямым кожухом,
— 24 — 12-контактная вилка с угловым кожухом,
— 29 — 16-контактная вилка с прямым кожухом,
— 30 — 16-контактная вилка с угловым кожухом.
А — покрытие контактов: О — олово-висмут, А — золото, без буквы — серебро;
В — всеклиматическое исполнение.
Источник
РШ2Н-1-17
При покупке общей стоимостью от 8000 руб. мы доставим ваш заказ абсолютно бесплатно
Соединители объемного монтажа РШ2Н-1-17 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 400 В.
Соединители состоят из двух частей: вилки РШ2Н-1, РШ2НМ-1, РШ2НП-1 и розетки РГ1Н-1.
Соединители предназначены для объемного монтажа.
Вилки выпускаются в металлическом литом, металлическом штампованно-литом и пластмассовом кожухе, розетки — без кожуха.
Кожух вилок может быть прямым или угловым.
Покрытие контактов: золото, серебро, олово-висмут.
Климатическое исполнение: УХЛ, В.
Для фиксации сочлененного положения розетки имеют специальные зажимы.
Технические условия:
— бР0.364.013 ТУ (ОТК),
— ОЮ0.364.002ТУ (ПЗ).
Структура условного обозначения:
РШ2Н-1-17
Р — соединитель низкочастотный прямоугольный для внутреннего монтажа;
Ш — часть соединителя: Г — гнездовой контакт (розетка), Ш — штыревой контакт (вилка);
2 — приборная часть соединителя, 2 — кабельная часть соединителя;
Н — низкочастотный;
М — вилка в штампованно-литом кожухе;
П — вилка в пластмассовом кожухе и (или) с пластмассовым изолятором или розетка с изоляторами из термопластичного материала;
1 — принадлежность соединителей к данным ТУ;
17 — исполнение соединителя:
— 1 — 4-контактная розетка;
— 3 — 8-контактная розетка;
— 4 — 12-контактная розетка;
— 5 — 16-контактная розетка;
— 7 — 8-контактная розетка модернизированная;
— 17 — 8-контактная вилка с прямым кожухом;
— 23 — 12-контактная вилка с прямым кожухом;
— 29 — 16-контактная вилка с прямым кожухом;
— 6 — 4-контактная вилка с угловым кожухом;
— 18 — 8-контактная вилка с угловым кожухом;
— 24 — 12-контактная вилка с угловым кожухом;
— 30 — 16-контактная вилка с угловым кожухом;
— 19 — 8-контактная вилка модернизированная
А — покрытие контактов: О — олово-висмут, А — золото, без буквы — серебро;
В — всеклиматическое исполнение.
Источник
РШ2НП-1-29, вилка (90-92г.)
Информация для заказа
Номенклатурный номер 57305
Производитель: Россия
Соединители объемного монтажа типа РГ предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 400 В.
Корпус вилки (маркировка РШ) может выпускаться в металлическом литом, металлическом штампованно-литом и пластмассовом кожухе. Сам кожух может быть прямым или угловым.
Розетки имеют унифицированные контакты с хвостовиками под пайку проводов, покрытые сплавами серебро-сурьма, олово-висмут, золото. Для надежной фиксации сочлененной вилки и розетки на корпусе розетки имеются специальные зажимы.
Основные технические характеристики соединителей РГ/РШ:
Максимальное рабочее напряжение: 400 В
Максимальный рабочий ток на каждом контакте: 3 А
Сопротивление контактов: 10 мОм
Температура окружающей среды при эксплуатации:
— для соединителей в металлическом кожухе от -60 до 155оС
— для соединителей в пластмассовом кожухе от -60 до 90оС
— для соединителей с покрытием контактов олово-висмут от -60 до 70оС
Минимальная наработка:
— для соединителей в металлическом кожухе 5000 часов
— для соединителей в пластмассовом кожухе 15000 часов
— Число сочленений — расчленений 500
Покрытие контактов: золото, серебро, олово-висмут
Климатическое исполнение: УХЛ, В.
Система обозначений:
РГ1Н-1-1
Р — соединитель низкочастотный прямоугольный для внутреннего монтажа
Г — часть соединителя: Г — розетка (гнездовой контакт), Ш – вилка (штыревой контакт)
1 — приборная часть соединителя, 2 — кабельная часть соединителя
Н — низкочастотный
М — вилка в штампованно-литом кожухе
П — вилка в пластмассовом кожухе и (или) с пластмассовым изолятором или розетка с изоляторами из термопластичного материала
1 — принадлежность соединителей к данным ТУ
1 — исполнение соединителя:
1 — 4-контактная розетка
3 — 8-контактная розетка
4 — 12-контактная розетка
5 — 16-контактная розетка
7 — 8-контактная розетка модернизированная
6 — 4-контактная вилка с прямым кожухом
17 — 8-контактная вилка с прямым кожухом
23 — 12-контактная вилка с прямым кожухом
29 — 16-контактная вилка с прямым кожухом
6 — 4-контактная вилка с угловым кожухом
18 — 8-контактная вилка с угловым кожухом
24 — 12-контактная вилка с угловым кожухом
30 — 16-контактная вилка с угловым кожухом
19 — 8-контактная вилка модернизированная
А — покрытие контактов: О — олово-висмут, А — золото, без буквы — серебро
В — всеклиматическое исполнение.
Показать весь тект
| Наименование | Цены, руб. с НДС | Цена для выбранного кол-ва | Наличие | Условие поставки | Сумма, руб. | В корзину |
|---|---|---|---|---|---|---|

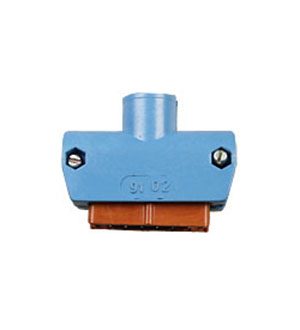

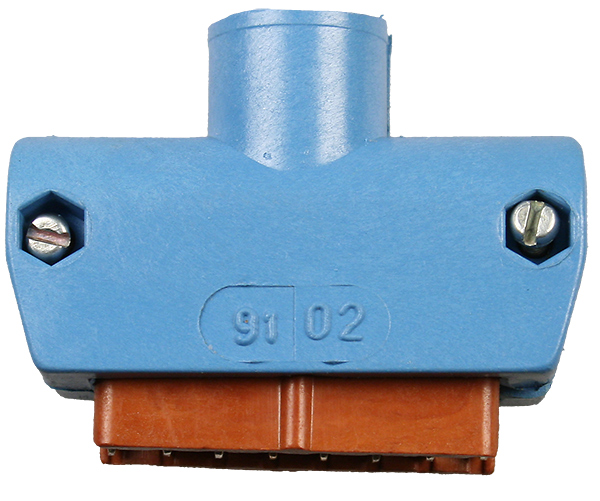

РШ2НП-1-29, вилка (90-92г.)  Россия 57305 | от 1700 — 12.00 от 1190 — 13.27 от 680 — 14.53 от 170 — 15.80 от 1 — 27.00 | 27.00 руб./шт | со склада | 27.00 |
Цены указаны с НДС со склада в Москве, наличие указано на 28.12.2020 05:01
| Серия | РШ2Н |
| Функциональное назначение | вилка |
| Способ монтажа | пайка на кабель |
| Форма контактов | прямые |
| Количество контактов | 16 |
| Материал корпуса | полистирол |
| Материал изолятора | полистирол |
| Сопротивление изолятора не менее,МОм | 1000 |
| Покрытие контактов | серебро |
| Сопротивление контактов не более,Ом | 0.01 |
| Рабочий ток,А | 3 |
| Максимальный ток, не более,А | 5 |
| Рабочее напряжение ,В | 400 |
| Рабочая температура,оС | -60. 100.15 |
| Производитель | Россия |
