Курсовая работа: Расчет тарельчатого абсорбера

Абсорбцией называют процесс поглощения газа или пара жидким поглотителем (абсорбентом). Поглощение газа может происходить либо за счет его растворения в абсорбенте, либо в результате его химического взаимодействия с абсорбентом. В первом случае процесс называют физической абсорбцией, а во втором случае – хемосорбцией. Возможно также сочетание обоих механизмов процесса.

В промышленности абсорбция широко применяется для выделения из газовых смесей ценных компонентов, для очистки технологических и горючих газов от вредных примесей, для санитарной очистки газов и т.д.

При переходе из газовой фазы в жидкую, энергия молекул распределяемого компонента уменьшается. Поэтому процесс абсорбции сопровождается выделением тепла и повышением температуры системы. Кроме того, объем системы в процессе абсорбции уменьшается за счет уменьшения объема газовой фазы. Следовательно, согласно принципу Ле-Шателье, растворимость газа в жидкости увеличивается при повышении давления и уменьшении температуры процесса. Статика процесса абсорбции описывается уравнением Генри, а кинетика – основными уравнениями массопередачи.

При абсорбции процесс массопередачи протекает на поверхности соприкосновения фаз. Поэтому в аппаратах для поглощения газов жидкостями (абсорберах) должна быть создана развитая поверхность соприкосновения между газом и жидкостью. По способу образования этой поверхности абсорбционные аппараты можно разделить на поверхностные, барботажные и распыливающие.

В абсорберах поверхностного типа поверхностью соприкосновения фаз является зеркало жидкости или поверхность стекающей пленки.

Насадочные колонны представляют собой колонны, загруженные насадкой — твердыми телами различной формы; при наличии насадки увеличивается поверхности соприкосновения газа и жидкости.

Эффективность работы насадочного абсорбера во многом зависит не только от гидродинамического режима, но и от типа выбранной насадки. Разнообразие применяемых насадок объясняется множеством предъявляемых к ним требований: большая удельная поверхность и свободный объем, малое гидравлическое сопротивление газовому потоку, равномерное распределение абсорбента, хорошая смачиваемость, коррозионная стойкость, малая насыпная плотность и низкая стоимость.

В барботажных абсорберах поверхность соприкосновения фаз развивается потоками газа, распределяющегося в жидкости в виде пузырьков и струек. Такое движение газа, называемое барботажем, осуществляется в тарельчатых колоннах с колпачкаовыми, ситчатыми или провальными тарелками. Особенностью тарельчатых колонн является ступенчатый характер проводимого в них процесса (в отличие от непрерывного процесса в наса-дочных колоннах) газ и жидкость последовательно соприкасаются на отдельных ступенях (тарелках) аппарата

В распыливающих абсорберах поверхность соприкосновения создается путем распыления жидкости в массе газа на мелкие капли. Такие абсорберы изготовляются обычно в виде колонн, в которых распыление жидкости производится сверху, а газ движется снизу вверх.

Все перечисленные типы абсорберов имеют свои достоинства и недостатки. Поверхностные абсорберы малоэффективны и имеют ограниченное применение, главным образом для абсорбции небольших количеств хорошо растворимых газов.

Преимуществом распылительных абсорберов является их простота и дешевизна, низкое гидравлическое сопротивление, а недостатками – дополнительные затраты энергии на распыление жидкости, большая плотность орошения и трудность регулирования подачи большого количества жидкости

Преимуществом барботажных абсорберов является хороший контакт между фазами и возможность работы при любом, в том числе и низком, расходе жидкости, кроме того в барботажных абсорберах легко осуществить отвод теплоты. Основной недостаток барботажных абсорберов сложность конструкции и высокое гидравлическое сопротивление.

Насадочные колонны – наиболее распространенный тип абсорберов. Преимуществом их является простота устройства, особенно важная при работе с агрессивными средами, так как в этом случае требуется защита от коррозии только корпуса колонны и поддерживающих насадку решеток, насадка же может быть выполнена из химически стойкого материала. Важным преимуществом насадочных колонн более низкое, чем в барботажных абсорберах, гидравлическое сопротивление. Однако насадочные колонны мало пригодны при работе с загрязненными жидкостями, при малых расходах жидкости и при больших тепловыделениях.

Для поглощения NH3 водой; V = 5000 нм3/ч; NH3 = 0,12 мас.%

Степень улавливания 96%. Температура 20 С.

Константа Генри 2070 мм рт.ст. = 0,276 МПа

1. Технологическая схема

Газовоздушная смесь с помощью газодувки ГД подается в барботажный абсорбер А с ситчатыми тарелками. В верхнюю часть абсорбера центробежным насосом Н подается вода. Вода стекает по насадке вниз, а навстречу ей движется газовоздушная смесь. При взаимодействии фаз аммиак растворяется в воде и воздух очищается. Вода насыщенная аммиаком самотеком поступает в приемную емкость ПЕ, а очищенный воздух выбрасывается в атмосферу.

2. Выбор конструкционного материала

Так как водный раствор аммиака при температуре 20 С° является коррозионно активным веществом, то в качестве конструкционного материала для основных деталей выбираем нержавеющую сталь Х18Н10Т ГОСТ 5632-72, которая является стойкой в сильно агрессивных средах до температуры 600°С [4с59].

3. Материальный расчет абсорбера

3.1 Плотность газовой смеси на входе в аппарат

Мольная концентрация NH3 в газовой смеси на входе в аппарат:

= (0,12/17)/(0,12/17 + 0,88/29) = 0,19

МА = 29 – мол. масса воздуха.

Молекулярная масса исходной смеси:

Мсм = МB + (1–A = 17∙0,19+29∙0,81 = 26,72 кг/кмоль

При нормальных условиях:

r = Мсм / 22,4 = 26,72/22,4 = 1,19 кг/м 3 ,

при рабочих условиях: t = 20° C; Р = 0,1 МПа:

3.2 Массовый расход исходной смеси на входе в аппарат

V = 5000/3600 = 1,39 м 3 /с.

3.4 Расход распределяемого компонента и инертного вещества

Gркн = GН н = 1,54×0,12 = 0,185 кг/с,

Gин = GН (1 – н ) = 1,54×0,88 = 1,355 кг/с.

3.5 Масса распределяемого компонента поглощенного водой

М = Gркн 0,96 = 0,185×0,96 = 0,178 кг/с

Масса распределяемого компонента в газовой фазе на выходе

Gркк = Gркн – М = 0,185 – 0,178 = 0,007 кг/с

Расход газовой фазы на выходе:

GК = Gн – М = 1,54– 0,178 = 1,362 кг/с.

3.6 Относительная концентрация аммиака на входе и выходе

= Gркн / Gин = 0,185/1,355 = 0,136 кг/кг,

= Gркк / Gин = 0,007/1,355 = 0,005 кг/кг.

3.7 Расход инертной фазы

С помощью уравнения Генри (1) строим диаграмму и наносим на нее рабочую линии процесса абсорбции:

,

где Мвод = 18 – молярная масса воды,

= 2070 мм рт.ст. = 0,276 МПа константа Генри для NH3

0,136 = 17×0,276 /<29×0,1[17/18 + ×(1 – 0,276/0,1)]>.

Решая это уравнение получим = 0,069 кг/кг.

Через точку А ( = 0; = 0,005) и точку В ( = 0,136; = 0,069) проводим прямую, которая является рабочей линией при минимальном расходе воды mmin :

mmin = tgamin = = (0,136-0,005)/0,069 = 1,90 кг/кг.

Действительный расход воды

m = 1,3mmin = 1,3×1,90 = 2,47 кг/кг,

тогда уравнение рабочей линии будет:

,

отсюда конечная концентрация аммиака в воде = 0,053.

Через точки А и С (; ) проводим действительную рабочую линию процесса абсорбции.

Рис.1 Зависимость между концентрацией аммиака в газовоздушной смеси и воде .

Расход воды на входе:

Расход воды на выходе:

LK = Lин + М = 3,347 + 0,178 = 3,525 кг/с.

Средний расход воды:

4. Определение диаметра абсобера

4.1 Скорость газа в абсорбере

где ρж = 998 кг/м 3 – плотность воды при 20 ºС [1c. 537];

ρг – плотность газовой фазы при средней концентрации.

Молярная концентрация на выходе из аппарата

yк = МВк /(МВкА ) = 29×0,005/(29×0,005+17) = 0,008

Средняя мольная концентрация:

у = 0,5(0,19+0,008) = 0,099.

Средняя молекулярная масса газовой смеси:

М = МА у+(1 – у)МВ = 17×0,099+29×0,901 = 27,81 кг/моль.

Средняя плотность газовой фазы при рабочих условиях:

w = 0,05(998/1,16) 0,5 = 1,47 м/с

4.2 Диаметр абсорбера

d =

где Gср – средний расход газовой фазы:

d = (4∙1,451/1,47∙π∙1,16) 0,5 = 1,04 м.

Принимаем стандартный диаметр колонны 1,0 м, тогда действительное значение рабочей скорости газовой фазы:

4.4 Характеристика стандартной тарелки

Рабочее сечение тарелки – 0,713 м 2 ;

Диаметр отверстий – 5 мм;

Шаг отверстий – 12 мм;

Относительное свободное сечение тарелки – 10%

Сечение перелива – 0,036 м 2 ;

Периметр слива, Lc – 0,8 м;

Масса тарелки 41,5 кг.

5. Расчет высоты абсорбера

5.1 Высота светлого слоя жидкости

где hпер = 0,04 м – высота переливной перегородки;

q – линейная плотность орошения;

μх = 1,0 мПа∙с – вязкость воды при 20 ºС [1c,537]

m = 0,05 – 4,6hпер = 0,05 – 4,6∙0,04 = -0,134

q = Q/Lc = 0,0034/0,8 = 0,0043 м 3 /м∙с

Q = L/ρж = 3,436/998 = 0,0034 м 3 /с – объемный расход воды

h = 0,787∙0,0043 0,2 ∙0,04 0,56 ∙1,59 -0,134 [1 – 0,31exp(-0,11∙1,0)] = 0,029 м

5.2 Плотность орошения

где Sк = 0,785d 2 – площадь колонны;

U = 3,436/998∙0,785∙1,0 2 = 0,0044 м 3 /м 2 ∙с

5.3 Газосодержание барботажного слоя

ε = Fr 0,5 /(1+Fr 0,5 )

где Fr – критери Фруда:

Fr = w 2 /gh = 1,59 2 /9,8∙0,029 = 8,9

ε = 8,9 0,5 /(1+8,9 0,5 ) = 0,75

5.4 Вязкость газовой смеси

Вязкость воздуха при 20° С

,

где m = 17,3×10 -6 Па×с – вязкость воздуха при 0° С [1c. 513],

c = 124 – вспомогательный коэффициент.

= 17,3×10 -6 ×(273+124)/(293+124)×(293/273) 3/2 = 18,3×10 -6 Па×с

Вязкость аммиака при 20° С

где m = 9,18×10 -6 Па×с – вязкость воздуха при 0° С [1c. 513]

c = 626 – вспомогательный коэффициент

= 9,18×10 -6 ×(273+626)/(293+626)×(293/273) 3/2 = 9,98×10 -6 Па×с

Вязкость газовой смеси найдем найдем из соотношения

или

27,81 / mсм = 17×0,099/9,98×10 -6 + 29×0,901/18,3×10 -6

откуда mг = 17,4×10 -6 Па×с

5.5 Коэффициенты диффузии

Коэффициент диффузии аммиака в воздухе:

= 17,0×10 -6 ×0,1(293/273) 3/2 /0,1 = 18,9×10 -6 м 2 /с,

D = 17,0×10 -6 м 2 /с – коэффициент диффузии при стандартных условиях.

Коэффициент диффузии аммиака в воде: Dж = 1,8×10 -9 м 2 /с [1c. 540].

Коэффициент массоотдачи в жидкой фазе:

= 6,24∙10 5 ∙(1,8×10 -9 ) 0,5 [0,0044/(1–0,75)] 0.5 ∙0,029[17,4/(17,4+1000)] 0,5 = 0,013 м/с

βжf = 0,0013∙ρж = 0,0013∙998 = 13,3 кг/м 2 ∙с.

Коэффициент массоотдачи в газовой фазе:

= 6,24∙10 5 ∙(18,9×10 -6 ) 0,5 (1,59/0,75) 0.5 ∙0,029[17,4/(17,4+1000)] 0,5 = 14,98 м/с

βгf = 14,98∙ρг = 14,98∙1,16 = 17,4 кг/м 2 ∙с.

5.8 Коэффициент массопередачи

где m = 1,97 – коэффициент распределения, равный тангенсу угла на-

клона равновесной линии.

5.9 Движущая сила процесса массопередачи:

Δм = к = 0,005 кг/кг

Δб = нрн = 0,136 – 0,104 = 0,032 кг/кг

Δср = (бм )/ln(б /м ) =

(0,032 – 0,005)/ln(0,032/0,005) = 0,0145 кг/кг

5.10 Число тарелок в абсорбере

Суммарная поверхность тарелок:

F = M/Kyf Δcp = 0,178/4,86∙0,0145 = 2,53 м 2

Рабочая площадь тарелки:

f = φ0,785d 2 = 0,1∙0,785∙1,0 2 = 0,0785 м 2

где φ = 10% — доля рабочей площади тарелки.

Требуемое число тарелок:

n = F/f = 2,53/0,0785 = 32 шт

5.11 Высота колонны

где Нт = 0,5 м – расстояние между тарелками;

Z1 = 1,6 м – высота сепарационного пространства;

Z2 = 2,8 м – высота кубового пространства.

Н = 0,5(32-1)+1,6+2,8 = 19,9 м

6. Гидравлический расчет колонны

6.1 Гидравлическое сопротивление сухой тарелки

где ζ = 1,5 – коэффициент сопротивления тарелки [2c.44];

φ = 0,1 – относительное свободное сечение колонны.

ΔРс = 1,5∙1,59 2 ∙1,16/2∙0,1 2 = 220 Па

Гидравлическое сопротивление обусловленное силами поверхностного натяжения:

где σ = 0,07 Н/м – поверхностное натяжение воды;

dэ = 0,005 м – диаметр отверстий.

6.3 Гидравлическое сопротивление газожидкостного слоя

6.4 Полное сопротивление тарелки:

6.5 Полное сопротивление колонны:

ΔР = 560∙32 = 17920 Па.

6.7 Подбор газодувки и насоса для подачи воды

Объемный расход газовой смеси на входе в аппарат: V = 1,39 м/с.

По полному сопротивлению колонны и объемному расходу газовой смеси выбираем газодувку ТВ-80-1,2 [3c.42], для которой V=1,67 м 3 /с, а ΔР = 20000 Па.

Объемный расход воды и напор развиваемый насосом:

Q = Lинж = 3,347/998 = 0,0034 м 3 /с.

Воду необходимо подать на высоту равную высоте колонны, следовательно Н > 20 м.

По объемному расходу и напору выбираем центробежный насос Х20/31 [3c.38], для которого Q = 0,0055 м 3 /с и Н=25 м.

7. Конструктивный расчет

7.1 Толщина обечайки

= 1,0×0,1/2×138×0,8 + 0,001 = 0,003 м,

где sд = 138 МН/м 2 – допускаемое напряжение [3c 394],

j = 0,8 – коэффициент ослабления из-за сварного шва,

Ск = 0,001 м – поправка на коррозию.

Согласно рекомендациям [4 c24] принимаем толщину обечайки d = 8 мм.

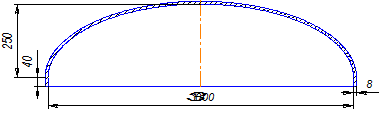

7.2 Днища

Наибольшее распространение в химическом машиностроении получили эллиптические отбортованные днища по ГОСТ 6533 – 78 [3 c.25], толщина стенки днища d1 =d = 8 мм.

Масса днища mд = 74,3 кг.

Объем днища Vд = 0,162 м 3 .

7.3 Фланцы

Соединение обечайки с днищами осуществляется с помощью плоских приварных фланцев по ОСТ 26–428–79 [4c36]:

7.4 Штуцера

Принимаем скорость жидкости в штуцере w = 1 м/с, а для газовой смеси w = 25 м/с, тогда диаметр штуцера для входа и выхода воды:

d1,2 = (3,436/0,785×1×998) 0,5 = 0,066 м,

принимаем d1,2 = 65 мм.

диаметр штуцера для входа и выхода газовой смеси:

d3,4 = (1,451/0,785×25×1,16) 0,5 = 0,252 м,

принимаем d3,4 = 250 мм.

Все штуцера снабжаются плоскими приварными фланцами по ГОСТ 12820-80, конструкция и размеры которых приводятся ниже:
