Конвертеры для тарелки ямал

Конвертеры спутниковые

Роль конвертера в комплекте.

Каждый человек хоть однажды видел установленную спутниковую антенну на доме, бане, столбе или даже на дереве. Принцип работы заключается в том, что зеркало параболической антенны «собирает» сигнал, исходящий от спутника, и передает на конвертер (облучатель), который в свою очередь подключен посредством кабеля к спутниковому ресиверу. Поэтому для просмотра спутникового телевидения все составляющие комплекта оборудования: антенна с кронштейном, устройство приема сигнала, ресивер с картой оплаты, кабель – важны и должны подходить по техническим характеристикам. В ином случае работоспособность исключена.

Как выбрать спутниковый LNB (lownoise block downconverter)?

Такой преобразователь частоты подбирается в зависимости от типа тарелки, диапазона частот, поляризации и количества выходов.

1. Для спутникового телевидения используются два основных вида параболических антенн:

— офсетная – имеет минимальный угол к вертикали, конвертер смещен на угол офсета

— прямофокусная (осесимметричная) – на оси симметрии в точке фокуса располагается облучатель

2. Для приема сигнала Ku-диапазона используются приемные устройства с входным диапазоном частот от 10700 МГц до 12750 МГц. Для C-диапазона – от 3200 МГц до 4800МГц, но в основном 3200-4200МГц.

3. Вариантов поляризации всего два:

— линейная (переключение H – 13В, V – 18В).

— круговая (переключение R – 13В, L – 18В).

4. Количество выходов конвертера – 1, 2, 4, 8 – соответствует количеству подключаемой техники, например ресиверов, телевизоров. Или выходы могут быть разделены по вертикали/горизонтали на верхней и нижней частотах гетеродина. Второй вариант используется преимущественно для мультисвитчей, наглядный например Golden Interstar Gl-204.

Простыми словами.

Для просмотра Триколор ТВ, НТВ Плюс на офсетных тарелках используются устройства Ku-диапазона круговой поляризации (Circular). Конвертер линейной поляризации (Universal) применяется для приема сигнала со спутников Телекарта, Радуга ТВ, Континент ТВ. Каналы спутника Ямал 401 (90° в.д.) в основном принимают на прямофокусную антенну с конвертером C-диапазона. Смена поляризации приемного устройства антенны происходит за счет диэлектрической пластины – деполяризатора, который входит в комплект или продается отдельно.

Ознакомиться подробнее и купить товар можно в нашем каталоге, где представлены самые популярные приемники LNB для тарелок по выгодным ценам.

Источник

Конвертер C + Ku диапазонов Yamal 201 (90° в. д.)- изготовление деполяризатора

  • Наверняка попадался на глаза. Сейчас практически на всех стройках применяют пеноплэкс как утеплитель фундаментов или стен.
  • Но нам нужен не целый лист, а небольшой кусок 10 Х 10 сантиметров, который наверняка валяется без дела под ногами на стройках или на свалках.
  • Вырезаем круг такого вида ( что-бы с небольшим усилием заходил в волновод конвертора )
Читайте также:  Стеклянные тарелки коричневого цвета

  • Далее покупаем 6 вытяжных заклёпок, диаметром 4.8 мм и длинной 16 мм в любом строительном магазине, и удаляем сердечники.
  • У нас остаются вот такие алюминиевые трубочки.

  • Берём сверло, диаметром 3 — 4 мм и аккуратно просверливаем отверстия как показано на рисунке.
  • При чём чем точнее вы просверлите, тем сильнее будет сигнал со спутника.

  • И так, после непродолжительной работы, у нас получился хороший деполяризатор для конвертора C+Ku — диапазонов.

  • Приступаем к установке и настройке совмещенного конвертора.
  • Устанавливаем конвертор на антенну так, что — бы риски на задней части ( бывает просто цветная точка ) находились вверху.

  • Угол поворота конвертора рассчитать можно здесь.
  • Определить направление и координаты своего дома относительно спутника здесь.
  • Настройка прямофокусной спутниковой антенны 180 см на спутник Ямал — 201 (90°в.д.) здесь.
  • Варианты крепления, в размере, на прямофокусную спутниковую тарелку 1.5 м — 1.8 м здесь.
  • Далее соединяем кабелем Ku — диапазон конвертора ( заднее гнездо ) с ресивером и выставляем на ресивере заданные параметры для поиска сигнала.
  • Поймав сигнал в Ku — диапазоне добиваемся максимума путём небольшого вращения вокруг оси и перемещения вдоль оси немного меняя фокусное расстояние.
  • И так мы добились максимума, просканировали все частоты, сохранили каналы и надёжно закрепили конвертор.
  • Перекручиваем кабель от Ku — диапазона к C — диапазону и устанавливаем на ресивере параметры любого транспондера C — диапазона.
  • Всё. Мы подошли к установке нашего деполяризатора.
  • Ставим деполяризатор в такое положение, как показано на рисунке.

  • Причем первая пара заклёпок должна находится не далее 5 мм от среза конвертора. Далее производим настройку по С — диапазону. Постепенно передвигая деполяризатор вокруг своей оси и вдоль оси, добиваемся наибольшего усиления сигнала со спутника.
  • Есть такая возможность,что сигнала не окажется. Это не страшно. Просто необходимо либо развернуть наш деполяризатор на 90°, либо поменять поляризацию в настройках транспондера ресивера.
  • Так же можете поэксперементировать с длинной заклёпок ( конверторы хоть и сделаны на конвеере, а к каждому нужен свой индивидуальный подход ).
  • Далее соединяем оба диапазона при помощи DISEqC и в настройках ресивера или DVB — карты выставляем порты.

На этом всё. Спасибо за внимание.

Источник

Спутниковые конвертеры

Конвертер круговой на 4 выхода GI-304.

Конвертер с круговой поляризацией на 4 независимых выхода GI-304.

Читайте также:  Настройка тарелки спутника самостоятельно

Имеет низкий коэффициент собственного шума — 0,1 дБ. Позволяет подключить до 4-х независимых спутниковых приемников. Конвертер оснащен защитной шторкой, что повышает его эксплуатационные характеристики.

Применяется для приема вещания операторов НТВ Плюс и Триколор ТВ .

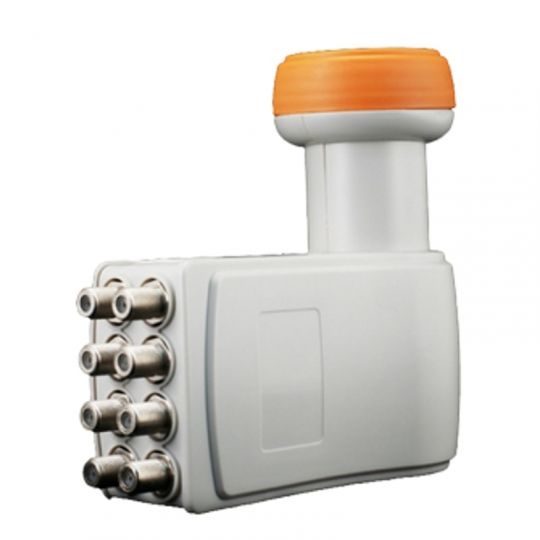

Конвертер круговой на 8 выходов GI-128.

Конвертер с круговой поляризацией на 8 независимых выходов GI-128.

Имеет низкий коэффициент собственного шума — 0,1 дБ. Позволяет подключить до 8-х независимых спутниковых приемников. Конвертер оснащен защитной шторкой, что повышает его эксплуатационные характеристики.

Применяется для приема вещания операторов НТВ Плюс и Триколор ТВ.

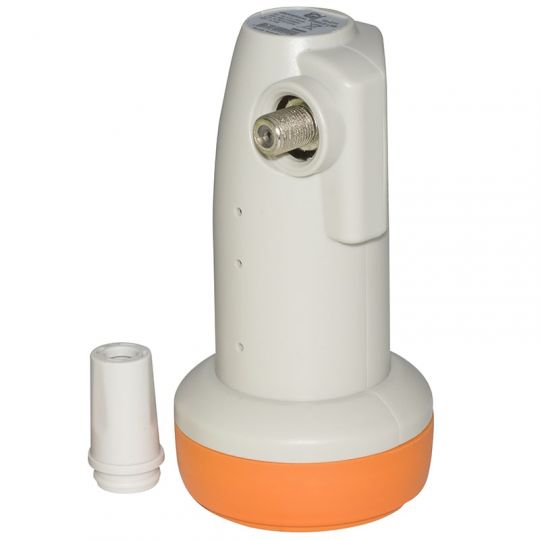

Конвертер универсальный на 1 выход GI-211

Конвертер универсальный с линейной поляризацией на 1 выход GI-211.

Имеет низкий коэффициент собственного шума — 0,1 дБ. В комплекте поставляется защитный колпачок, позволяющий уберечь разъемы от коррозии и избежать попадания влаги в телевизионный кабель..

Конвертер рекомендован для приема вещания операторов МТС ТВ и Телекарта ТВ

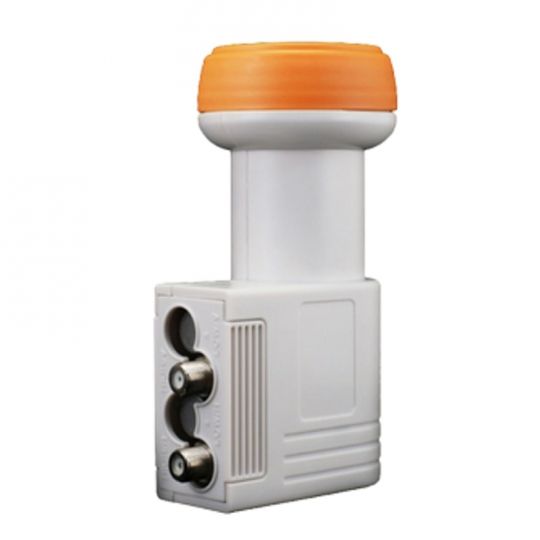

Конвертер универсальный на 2 выхода GI-212

Конвертер универсальный с линейной поляризацией GI-212 (TWIN) имеет 2 полнодиапазонных независимых выхода.

Имеет низкий коэффициент собственного шума до 0,2 дБ. Конвертер имеет влагозащитный корпус, что повышает его эксплуатационные характеристики. Используется для независимого подключения 2-х спутниковых ресиверов к одной антенне.

Конвертер рекомендован для приема вещания операторов МТС ТВ и Телекарта ТВ

Источник

Конвертеры спутниковые

  • Телекарта ТВ и МТС ТВ, Hotbird
  • коэффициент шума: 0,1 дБ
  • тип поляризации: линейная
  • количество выходов: 1
  • Galaxy Innovations

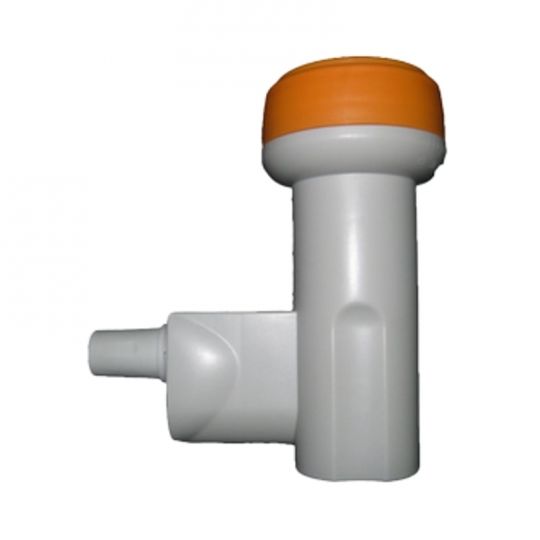

  • ​​НТВ-Плюс и Триколор ТВ
  • коэффициент шума: 0,1 дБ
  • тип поляризации: круговая
  • количество выходов: 1
  • Galaxy Innovations

  • ​​НТВ-Плюс и Триколор ТВ
  • коэффициент шума: 0,1 дБ
  • тип поляризации: круговая
  • количество выходов: 2
  • LUMAX

  • Телекарта ТВ и МТС ТВ, Hotbird
  • коэффициент шума: 0,1 дБ
  • тип поляризации: линейная
  • количество выходов: 2
  • Galaxy Innovations

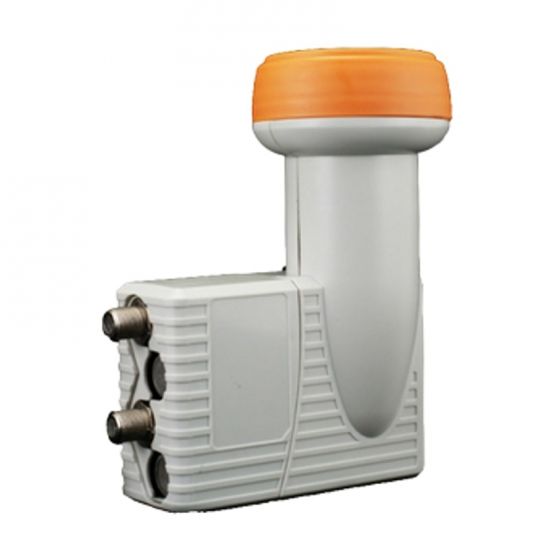

  • ​​НТВ-Плюс и Триколор ТВ
  • коэффициент шума: 0,1 дБ
  • тип поляризации: круговая
  • количество выходов: 2
  • Galaxy Innovations

Конвертор с четырьмя зависимыми выходами.

  • Телекарта ТВ и МТС ТВ, Hotbird
  • коэффициент шума: 0,1 дБ
  • тип поляризации: линейная
  • количество выходов: 4
  • Galaxy Innovations

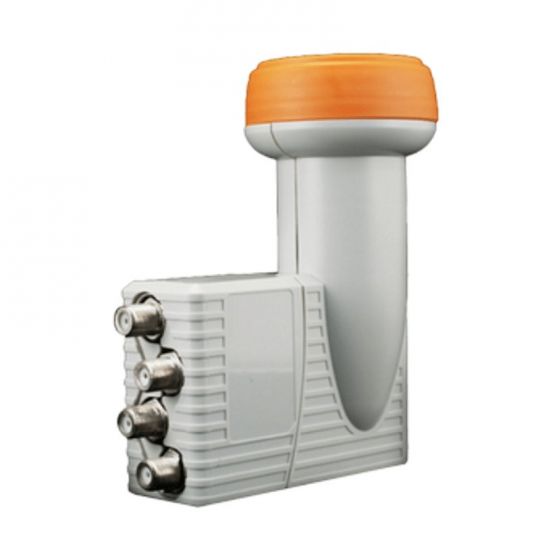

  • ​​НТВ-Плюс и Триколор ТВ
  • коэффициент шума: 0,1 дБ
  • тип поляризации: круговая
  • количество выходов: 4
  • Galaxy Innovations

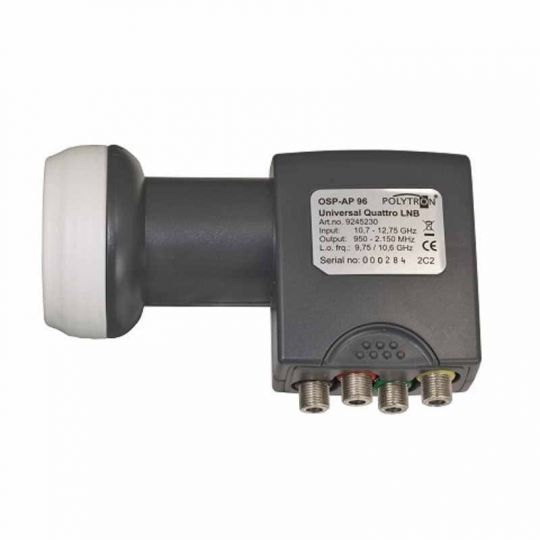

  • Производитель POLYTRON
  • Тип Спутниковый конвертер
  • Тип поляризации Линейная поляризация
  • Выходы 4 выхода (Quattro)
  • Частота приема 10.7. 11.7 / 11.7. 12.75 ГГц
  • Частота гетеродина 9.75/10.6 ГГц
  • Коэффициент шума 0.3 дБ

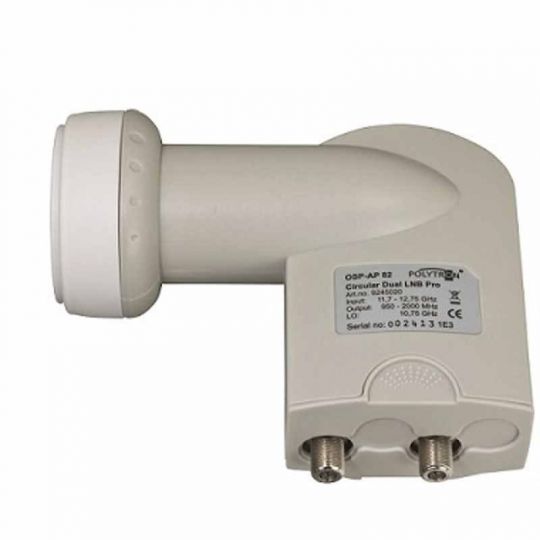

  • Производитель POLYTRON
  • Тип Спутниковый конвертер
  • Тип поляризации Круговая поляризация
  • Выходы 2 выхода (Twin)
  • Частота приема 11,7-12,75 ГГц
  • Частота гетеродина 10,75 ГГц
  • Коэффициент шума 0.3 дБ

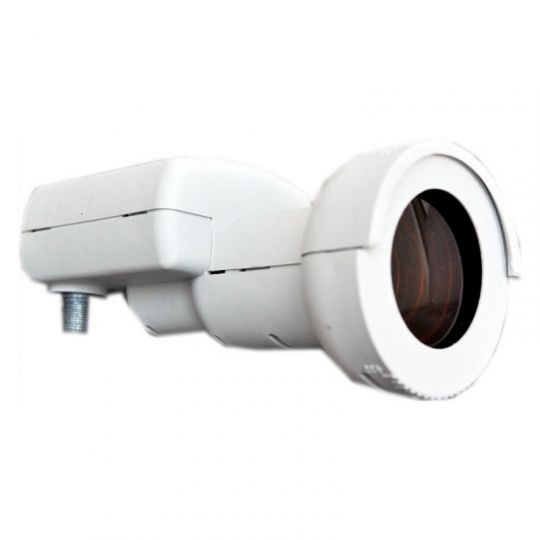

  • Телекарта ТВ и МТС ТВ, Hotbird и др.
  • коэффициент шума: 0,3 дБ
  • тип поляризации: линейная
  • количество выходов: 1
  • INVACOM

  • Телекарта ТВ и МТС ТВ, Hotbird
  • коэффициент шума: 0,1 дБ
  • тип поляризации: линейная
  • количество выходов: 8
  • Galaxy Innovations

  • ​​НТВ-Плюс и Триколор ТВ
  • коэффициент шума: 0,1 дБ
  • тип поляризации: круговая
  • количество выходов: 8
  • Galaxy Innovations
Читайте также:  Установка спутниковой тарелки краматорск

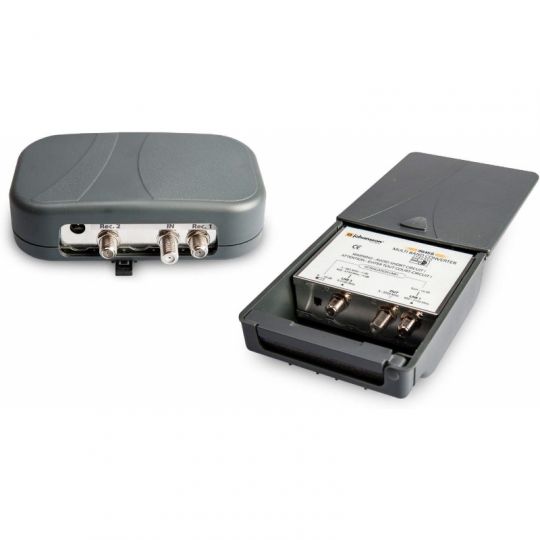

Stacker De-Stacker служит для объединения двух LNB (с одного или двух спутников) в один коаксиальный кабель, передачи сигнала до 30 метров, и последующего разделения на два независимых канала. Страна производитель: Германия

Stacker De-Stacker служит для объединения двух LNB (с одного или двух спутников) в один коаксиальный кабель, передачи сигнала до 30 метров, и последующего разделения на два независимых канала.

Спутниковые конвертеры

Это прибор необходимый для преобразования частот электромагнитных волн С или Ku-диапазона в L-диапазон. Несёт в себе 2 основных элемента:

  • гетеродин — понижающий конвертер, который вырабатывает синусоидальные сигналы;
  • предусилитель сигнала LNA, который принимается со спутника.

Основное назначение конвертера спутникового сигнала — осуществлять передачу потребителю с минимальными потерями.
